本文書寫的是報警燈方案開發的工作原理和功能，它常常會被運用到了工廠的車間、電子圍欄、崗?fù)ぁ}庫等，起到了預警等等作用，旋轉的LED光源和刺耳的報警聲。

一、它分別有兩種工作原理模式
自動狀態
        1、在正常（無警報狀態）下，信號源（A）點來自警報主機的內部功率放大器集成電路8引腳單片機輸出12V直流電壓，該電壓通過端子塊XB1加到C2的負極。 C2的正極位置通過R1，R2到Q1連接到變壓器T1的次級交流電壓，并由D1到D4整流并由C1濾波以獲得14V直流電源。
通常，C2兩端的電壓為2V，左側為負，右側為正。三極管Q1處于零偏置狀態并截止。晶閘管SCR1被阻止，因?yàn)榭刂茦O（G）沒有觸發電平，中繼J1處于釋放狀態，K1斷開連接，并且控制器面板為紅色指示燈點亮，綠色指示燈熄滅，并且探照燈在沒有電源的情況下停止工作。
　　2、當有情況報警時，除了機房和天線調配室同時聲、光報警外，報警器主機內部功放集成電路8引腳單片機輸出變?yōu)榈碗娖剑?V），該低電平經過屏蔽線到A點到電容器類C2負極電容因此，從電容器C2的正 位置到地的2V電壓被加到晶體管Q1到R1的基極，從而由于在警報時刻基極電位的降低而使晶體管Q1導通。晶閘管SCR1的控制電極（G）出現正電平時，SCR1從阻塞變?yōu)閷?dǎo)通并保持。繼電器J1始終閉合。探照燈打開電源，點亮并掃描?？刂破髅姘迳系木G色指示燈點亮，而紅色指示燈熄滅。

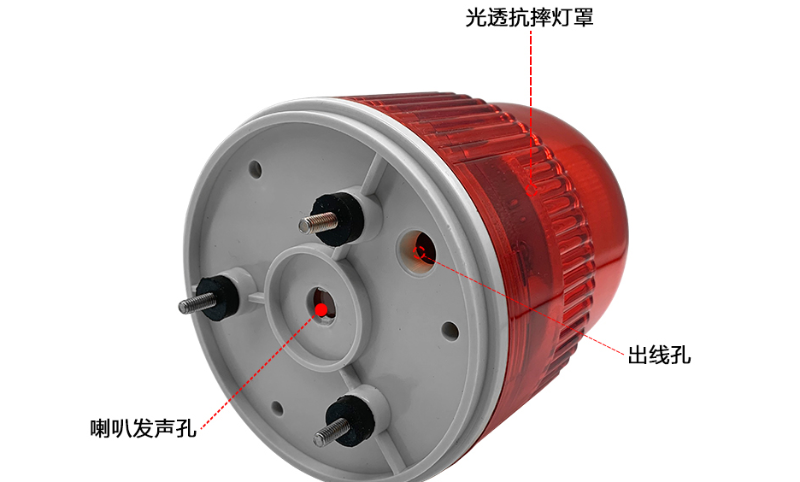

報警燈

手動狀態

        1、打開探照燈：按AN2電源開關按鈕，通過R4向晶閘管SCR1的控制極（G）施加14V DC電壓，使其導電并保持，探照燈工作，控制器面板上的綠色指示燈亮，紅色指示燈熄滅。

        2、關閉探照燈：按下AN1電源開關按鈕，切斷晶閘管SCR1的直流路徑，將晶閘管SCR1從導通轉為截止，從而切斷探照燈的電源，控制器面板上的紅色指示燈亮上。

二、它的構成組件選擇和功能
        T1使用220V變?yōu)?2V交流電壓，功率為5w電源變壓器; D1-D4整流二極管，使用1N4004； J1使用12V電路封裝電壓，聯系人當前10A直流繼電器;繼電器觸點K1的兩端線XB1和XB1的220V交流電源輸入和輸出線使用2.5 mm2銅芯線：XB1使用10A / 8位接線盒：防盜警報器和探照燈的主體信號線使用屏蔽單芯電纜線; AN1使用帶有12V紅色指示燈電源開關按鈕的AD16； AN2使用帶有16V綠色指示器電源開關按鈕的AD16。

        C3的功能是取消按下AN1（關閉按鈕）后晶體管Q1的瞬時導通，并將其設置為在釋放時錯誤地觸發晶閘管SCR1導通。該電容器的容量不應太大，否則將導致長時間按“ AN1”鍵來關閉探照燈。經過實驗，該電容器的容量為220uF，當按下AN1時，探照燈可在0.2s內關閉。

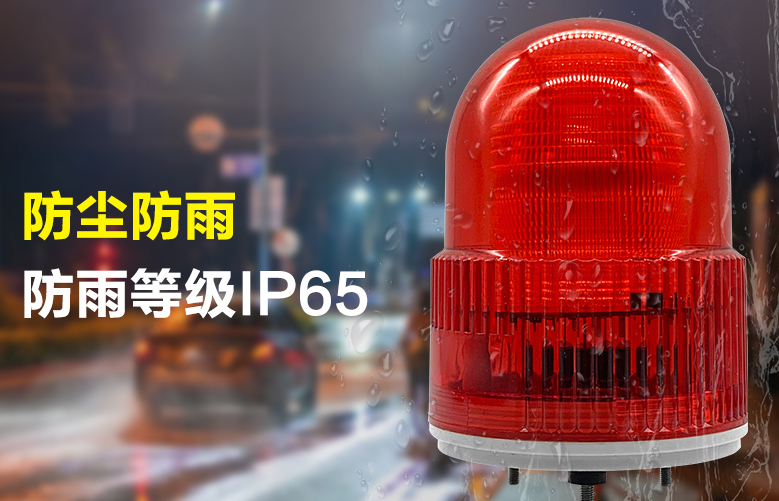

報警燈

        以上是深圳宇凡微共享的報警燈的工作原理和組建功能。如果您需要報警燈方案開發和設計，可以撥打我們的客戶服務熱線：0755-83251815 。
