宇凡微今天為大家?guī)淼氖荖Y8B062E單片機概述及其特征應用。這是一款采用了CMOS制程工藝的8位otp單片機，單片機核心建立在RISC精簡指令集架構，可以很容易地做編程和控制，一共有55條指令，其中大多數指令都是一個指令時鐘就能完成，只有少數指令需要兩個時鐘，用戶可以輕松地以過程控制完成不同的應用。NY8B062E內建高精度十一加通道12位ADC模擬轉換器，應付各種模擬接口的偵測和量測綽綽有余。

一、NY8B062E單片機特征

(1)有14根彈性的雙向I/O腳，每個I/O腳都有單獨的寄存器控制為輸入或輸出腳;

(2)針對紅外線搖控的產品方面，NY8B062E內置了可選擇頻率的紅外載波發射口;

(3)有四組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數;

(4)提供3組10位的PWM輸出，3組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等;

(5)采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘都由內部RC振蕩或外部晶振輸入;

(6)在省電的模式下，如待機模式與睡眠模式中，有多個中斷源可以觸發來喚醒NY8B062E進入正常操作模式或慢速模式來處理突發事件。

二、NY8B062E單片機功能

14根可分別單獨控制輸入輸出方向的I/O腳;

可選擇輸入時使用內部下拉電阻，可選擇輸入時使用內部上拉電阻;

可選擇內部上拉電阻或開漏輸出，可選擇當作輸入或開漏輸出;

所有I/O腳輸出可選擇一般灌電流(Normal Sink Current)或大灌電流(Large Sink Current)，除PA5外。8級深度硬件堆棧(Stack)。存取數據有直接或間接尋址模式;

一組8位上數定時器(Timer0)包含可編程的預分頻器;

三組10位下數定時器(Timer1、2、3)可選自動重載或連續下數計時;

內置電阻/頻率轉換器(RFC)功能。

三、NY8B062E單片機應用

如上所述，NY8A062E單片機是以EPROM作為存儲器的8位OTP單片機，專為家電或量測等等的I/O應用設計。各類生活小家電、消費類電子產品比如手持風扇、燈光控制和按摩儀器等等。

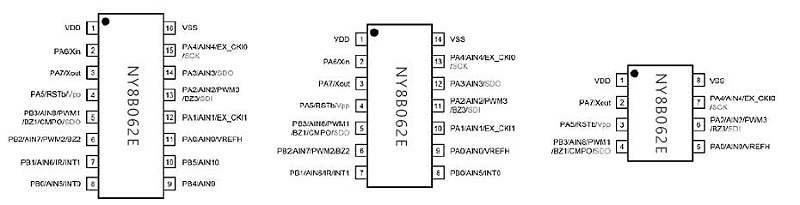

四、NY8B062E單片機引腳圖

以上就是關于NY8B062E單片機概述及其特征應用的全部內容分享，宇凡微提供ic晶元生產及封裝定制，作為九齊單片機一級代理商，擁有十多年的單片機芯片應用方案設計經驗，為廣大電子產品生產商提供MCU應用功能定制開發服務。
