三極管自鎖電路介紹

來源:宇凡微 | 發布日期:2022-10-24

自鎖電路是一種常見的電路,一旦按下開關,電路就可以自動保持連續通電,直到按下其他開關斷開電路。

一、三極管自鎖電路作用

可以將開關串聯在繼電器的主觸點(繼電器線圈)上。與此同時,將繼電器的一一個空余的副觸點(常開觸點)與開關并聯(并且與主觸點接通)。這樣一來,按下開關,副觸點(常開觸點)吸合,電路通電;

松開開關之后,由于副觸點已經吸合,并向繼電器主觸點的線圈供電,線圈反過來又保持副觸點吸合。再將線路從繼電器輸出端引出,電路就可以保持持續的通電了;

保持不間斷的通電狀態能保證機器設備正常運轉;同時也能防止進一步燒壞功率器件。

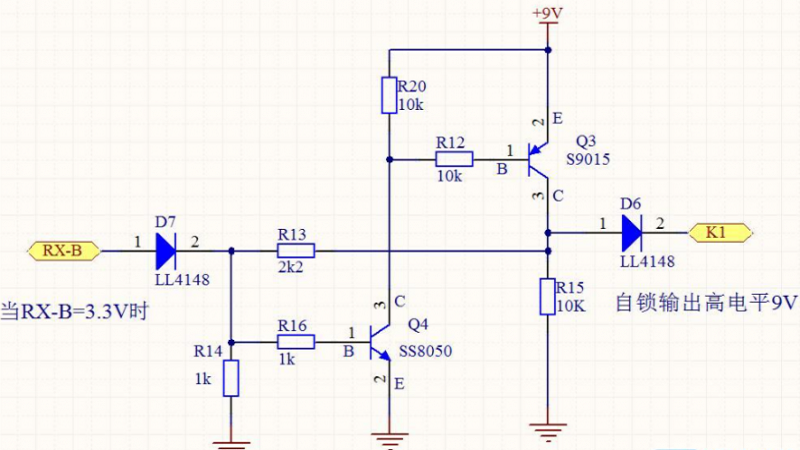

二、三極管自鎖電路圖


20210416033912325

三、三極管自鎖電路原理

相觸發導通自鎖和觸發斷開。相當于取代兩個自鎖和觸發器。三極管、全極管和半極管也稱為雙極管和晶體E極。它是一個半導體控制電流的設備。它的作用是將微信放大成一個大范圍的電信號,也用作無觸點開關。

啟動:電機啟動時,臺上電源開關QS,接通整個控制電路電源。按下啟動按鈕其常開點閉合,接觸器線圈KM得電可吸合,并接在兩端的輔助常開同時閉合。

主回路中:主觸頭閉合使電動機接入三相交流電源啟動旋轉。

二次回路中:按鈕按下后把電送到KM線圈, KM輔助觸點接通后也為KM線圈供電,這樣就形成了兩路供電。

松開啟動按鈕時,雖然一 路已經斷開 ,但KM線圈仍通過自身的輔助觸點這一通路保持給線圈通電,從而確保電機繼續運轉。這種依靠接觸器自身常開輔助觸點而使其線圈保持通電的方式,稱為接觸器自鎖,也叫電氣自鎖。這對起自鎖作用的輔助常開觸點稱為自鎖觸點,這段電路稱為自鎖電路。

可以將開關串聯在繼電器的主觸點(繼電器線圈)上。與此同時,將繼電器的一一個空余的副觸點與開關并聯(并且與主觸點接通)。這樣一來,按下開關,副觸點(常開觸點)吸合,電路通電。

在電力電子設備驅動電路中,如果驅動IC沒有自鎖功能,則需要添加自鎖電路。兩個三極管可以實現常用和最簡單的自鎖電路,并得到了廣泛的應用。宇凡微提供ic晶元生產及封裝定制,作為九齊一級代理商,擁有十多年的單片機芯片應用方案設計經驗,為廣大電子產品生產商提供 MCU應用功能定制開發服務。
