宇凡微掃振伺服電機電動牙刷方案【演示樣機】外觀

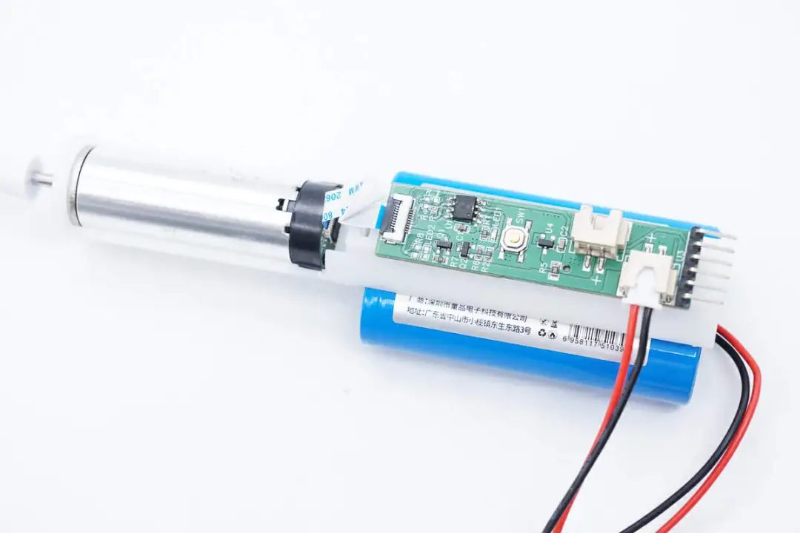

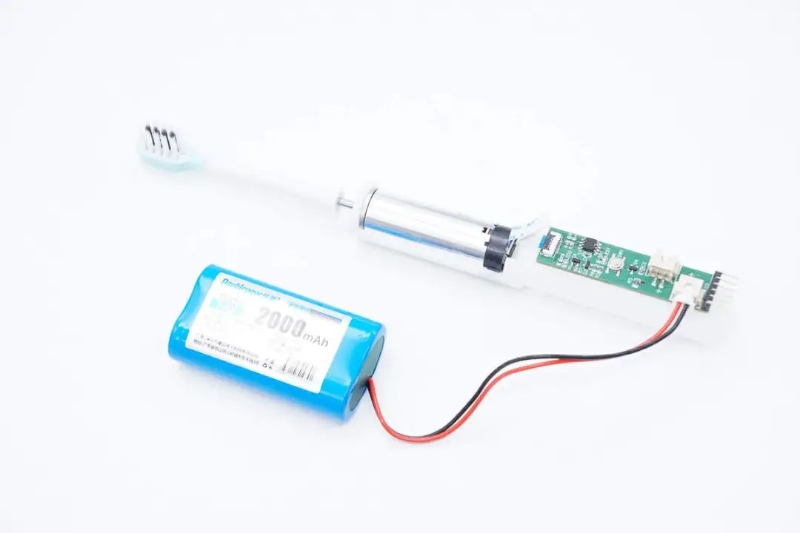

電動牙刷伺服電機方案由二串電池組、控制板和電機等部分組成。

電池包與PCB板連接導線為插拔式設計，方便更換。

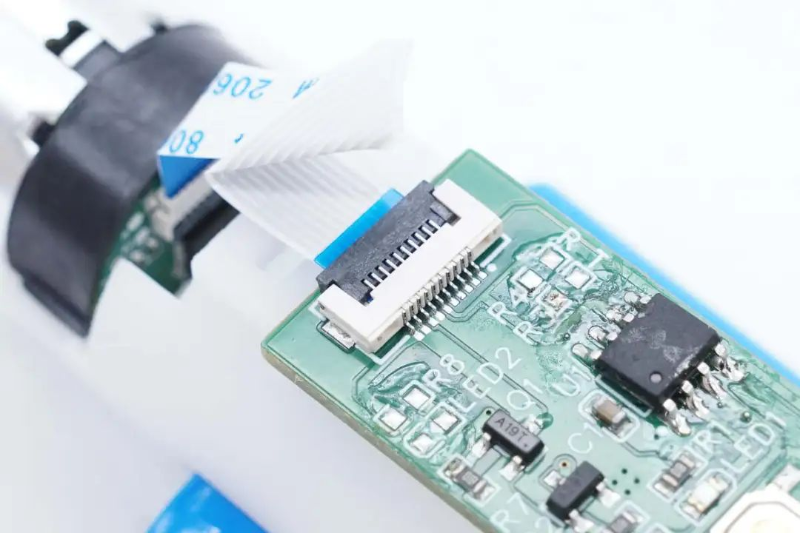

PCB板與電機部分通過排線連接。

宇凡微驅動一體式掃振伺服電機外觀

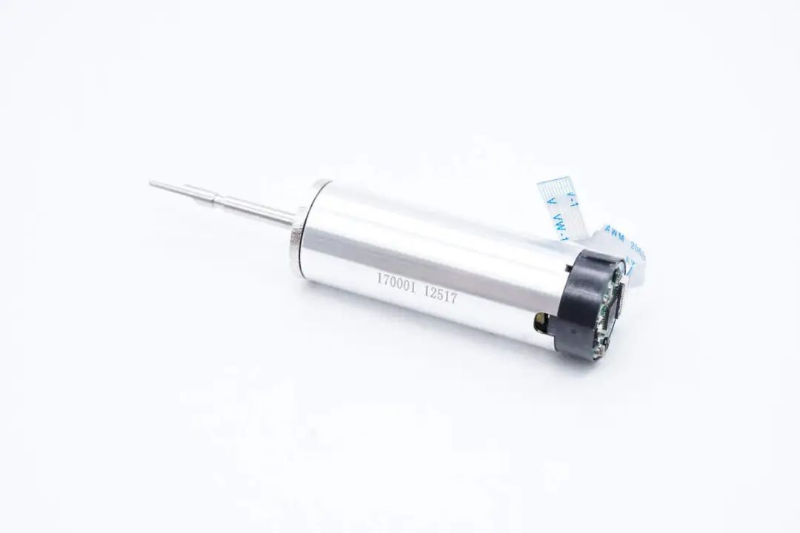

驅動一體式掃振伺服電機采用金屬外殼，尾部塑料殼體內置驅動板。同時也是實際出貨的產品形態，不包括主控板和電池組。

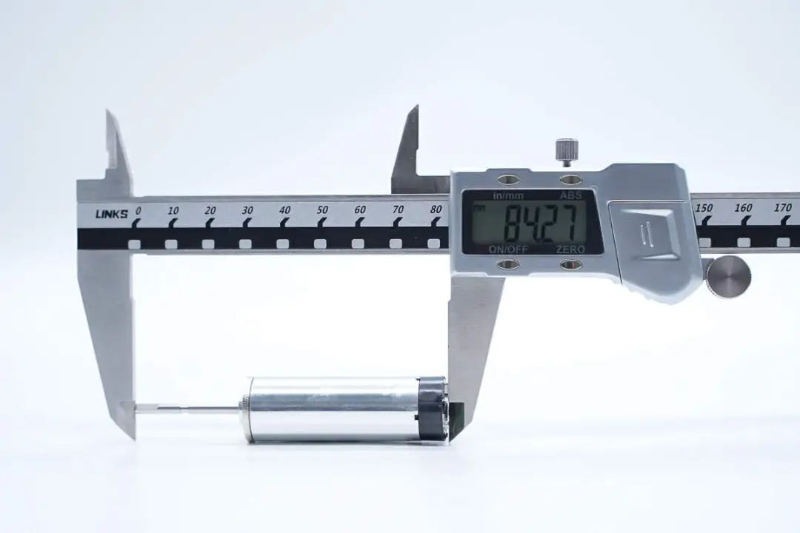

使用游標卡尺測得電機總長度約為84.3mm。

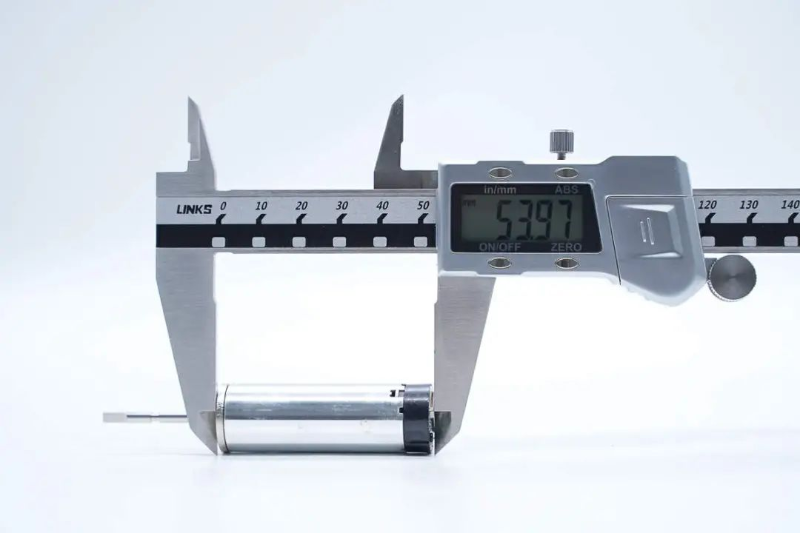

電機機身長度約為54mm。

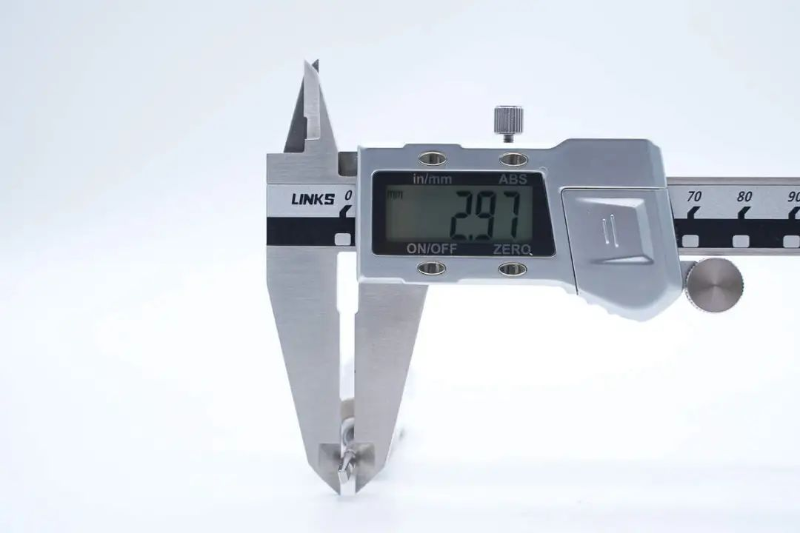

測得電機軸直徑約為3mm。

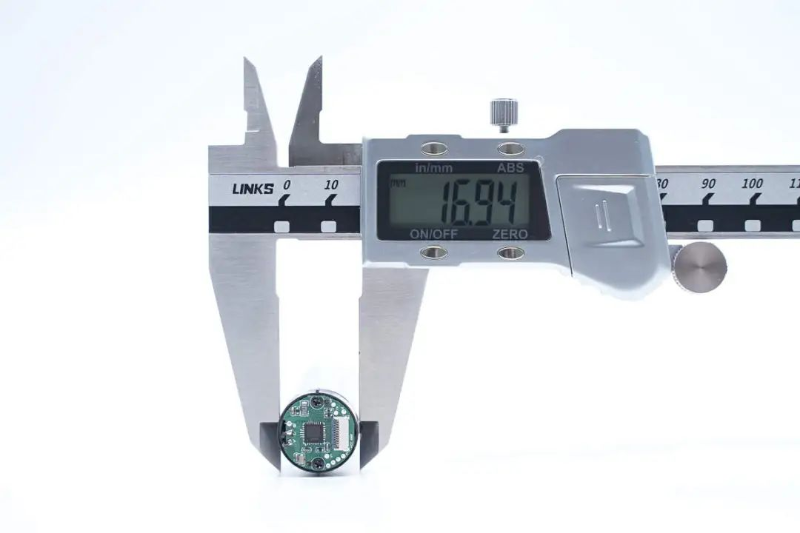

使用游標卡尺測得電機直徑約為17mm。

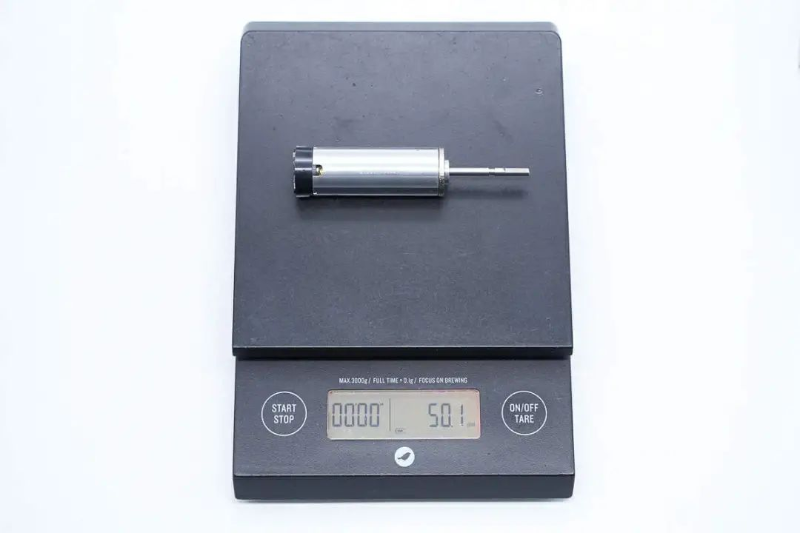

電機重量約為50g。

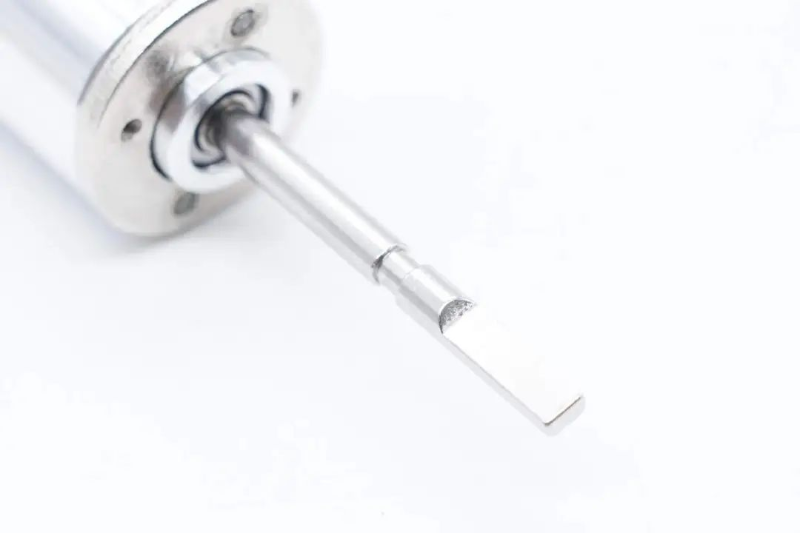

電機輸出軸特寫。

        通過外觀展示可以看出，我們宇凡微驅動一體式掃振伺服電機外觀精致，做工精細，體現了高水平的生產工藝。

宇凡微驅動一體式掃振伺服電機解析

        看完了我們宇凡微驅動一體式掃振伺服電機的外觀展示，下面就進行解析環節，一起來看看這款伺服電機的結構和性能。

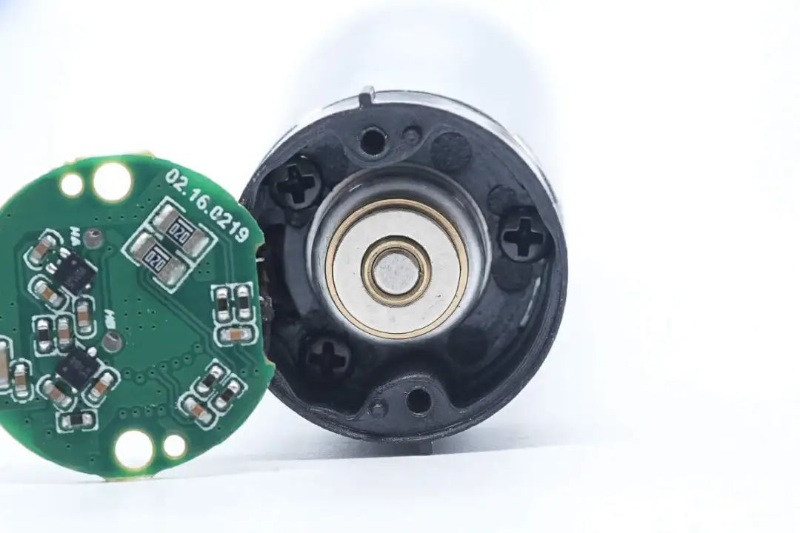

電機驅動板使用螺絲固定在殼體內部。

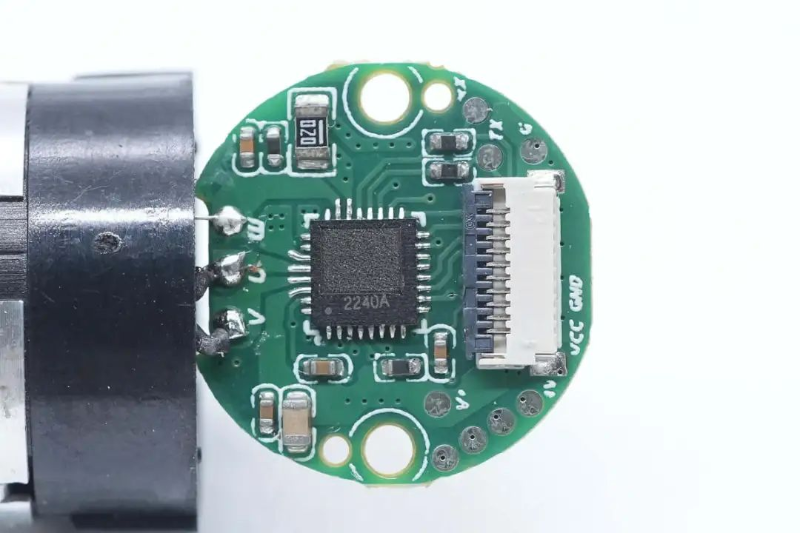

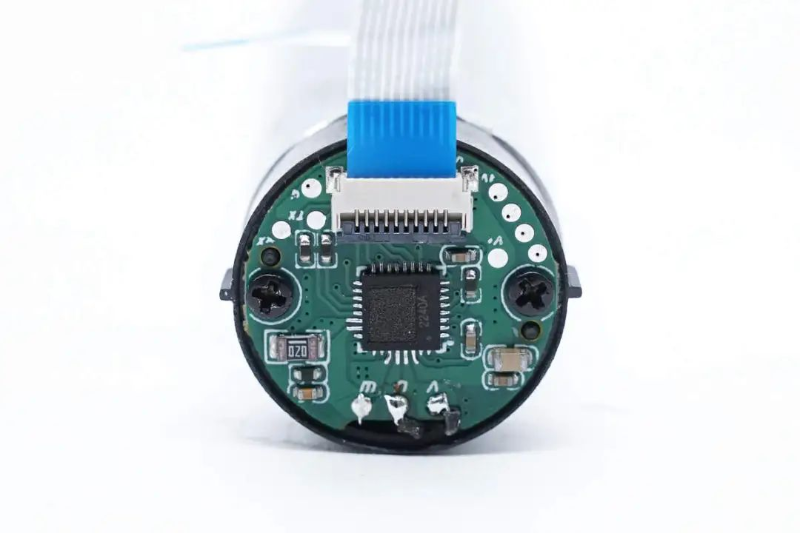

        驅動板焊接一顆驅動芯片和20mΩ電流取樣電阻，為單芯片解決方案。電機通過排線座供電，并通過UART接口進行振動幅度，振動頻率，掃動幅度和掃動頻率控制。

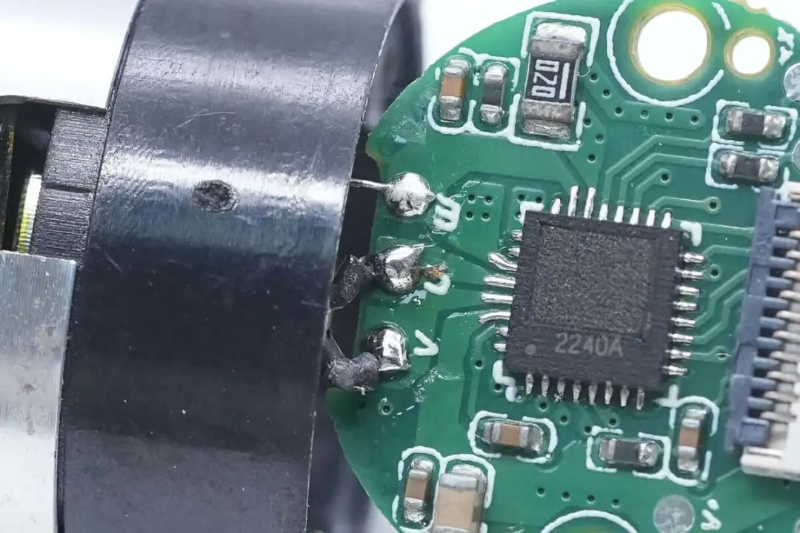

驅動板和電機定子線圈通過焊接連接。

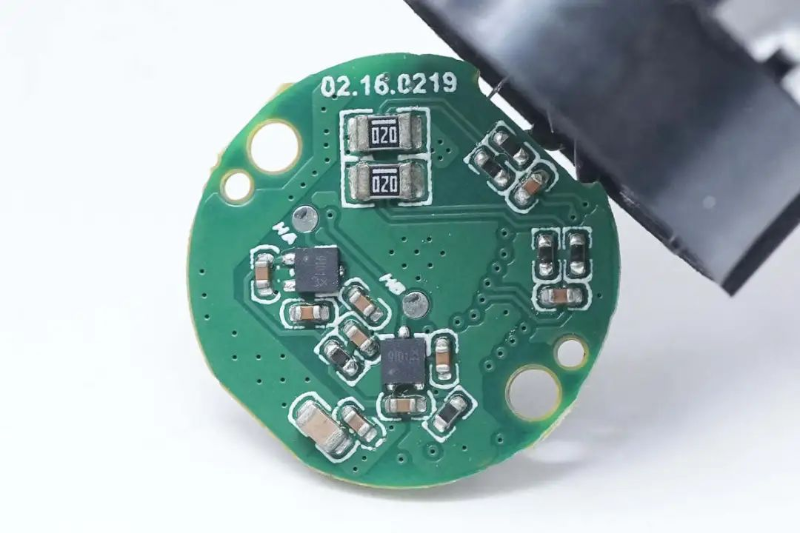

        驅動板另一面焊接兩顆霍爾元件和兩顆20mΩ取樣電阻，兩顆霍爾元件用于檢測轉子位置，三顆20mΩ電阻用于檢測驅動電流，進行過流保護。

在電機軸上固定磁鐵，配合霍爾元件檢測轉子位置，電機運動采用FOC驅動，并通過自主研發的PID算法，實現精確的角度檢測和運動控制。

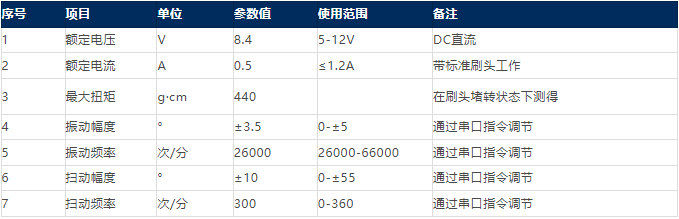

驅動一體式掃振伺服電機額定參數一覽，完美適配掃振電動牙刷應用，具備高性能，高性價比與低噪聲優勢，性能達到國內先進水平。

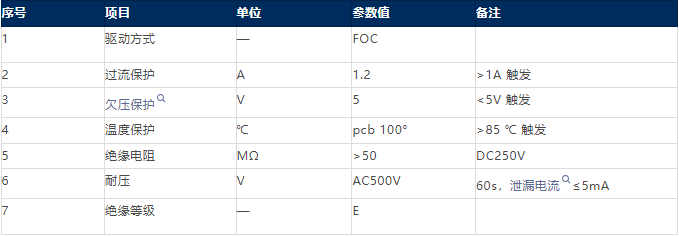

        驅動一體式掃振伺服電機電氣特性一覽，采用FOC驅動方式，噪聲小，效率高。內置供電欠壓保護，電機過流保護，電機過熱保護，絕緣等級為E級。

        我們驅動一體式掃振伺服電機功能可通過串口協議調節，可控制電機的全部功能，并可由串口傳輸故障和保護信息，進行狀態反饋。掃動頻率，掃動幅度，振動頻率和振動幅度均具備10檔調節，電機發聲，自動回中和故障報警等均由串口指令實現。

         我們驅動一體式掃振伺服電機的推出，大大簡化了產品開發難度，并降低研發成本，將電動牙刷中核心的動力單元完整提供，廠商只需提供對應的電力供應和控制指令，即可實現性能領先的產品量產。

總結

        隨著國內制造業的升級，在日用個人護理電器方面，出現了突飛猛進的進步，我們推出的驅動一體式掃振伺服電機具備強勁的動力，精準的角度控制，高可靠性和高性價比優勢，成為新一代電動牙刷的理想選擇。

        我們驅動一體式掃振伺服電機支持2串鋰電池供電，通過串口通信控制，單芯片的設計使得電機成為一個整體，更加可靠，并具有性價比。終端廠商可根據產品定位不同，靈活定制功能，整機外觀以及充電方式，為消費者帶來舒適智能的使用體驗。
