產品詳情

產品概述Product overview

YF2712J

YF372J 是以EPROM作為記憶體的8位元微控制器，專為家電或量測等等的I/O應用設計。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。

YF372J 內建高精度十二加一通道十二位元類比數位轉換器，與高精度電壓比較器，足以應付各種類比介面的偵測與量測。

在I/O的資源方面，YF372J有18根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，YF372J內建了可選擇頻率的大電流輸出紅外載波發射口(PA3)，電流可在3V供電時達到340mA。

YF372J有四組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外YF372J提供3組10位元解析度的PWM輸出，3組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。

YF372J 採用雙時鐘機制，高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下，YF372J可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時，低速振盪可以同時使用外部精準的Crystal計時?？梢跃S持高速處理同時又能精準計算真實時間。

在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒NY8A072E進入正常操作模式（Normal mode）或慢速模式（Slow mode）來處理突發事件。

功能特點Functional characteristics

CPU 配置：
● 2K×16-Bit OTP ROM
● 80×8-Bit SRAM
● 8 級堆?？臻g
● 4 級可編程電壓檢測（LVD） 4.5V，4.0V，3.3V，2.2V
● 5 級可編程電壓復位（LVR） 4.0V，3.5V，2.7V，1.8V，1.6V
● 工作電流小于 2 mA（4MHz/5V）
● 休眠電流小于 1 uA（休眠模式）
外圍模塊：
● 8Bit 實時時鐘/計數器
● 8 路通道 12Bit ADC 模數轉換器
● 一對比較器 CMP 或者運放 OP
● 2 路 8Bit 脈寬調制器 PWM
中斷源：
● TCC 溢出中斷
● 外部中斷
● 輸入端口狀態改變產生中斷
● ADC 轉換完成中斷 ● 比較器狀態改變中斷
● 低電壓檢測（LVD）中斷
● PWM1 周期/占空比匹配中斷
● PWM2 周期/占空比匹配中斷

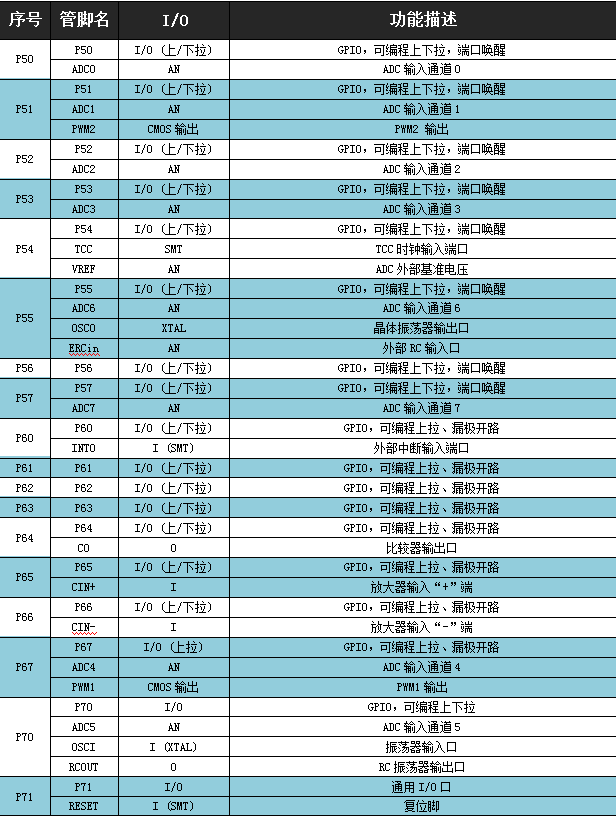

I/O 配置：
● 3 組雙向 IO 端口:P5，P6，P7
● 18 個 I/O 引腳
● 喚醒端口:P5 口
● 16 個可編程上拉 I/O 引腳
● 8 個可編程下拉 I/O 引腳
● 8 個可編程漏極開路 I/O 引腳
● 14 個可編程驅動增強 I/O 引腳
● 外部中斷:P60
特性：
● 可編程 WDT 定時器
● 四種工作模式切換
工作電壓：
● 工作電壓范圍: 1.8V～5.5V (0℃-70℃) 2.3V～5.5V (-40℃-85℃)

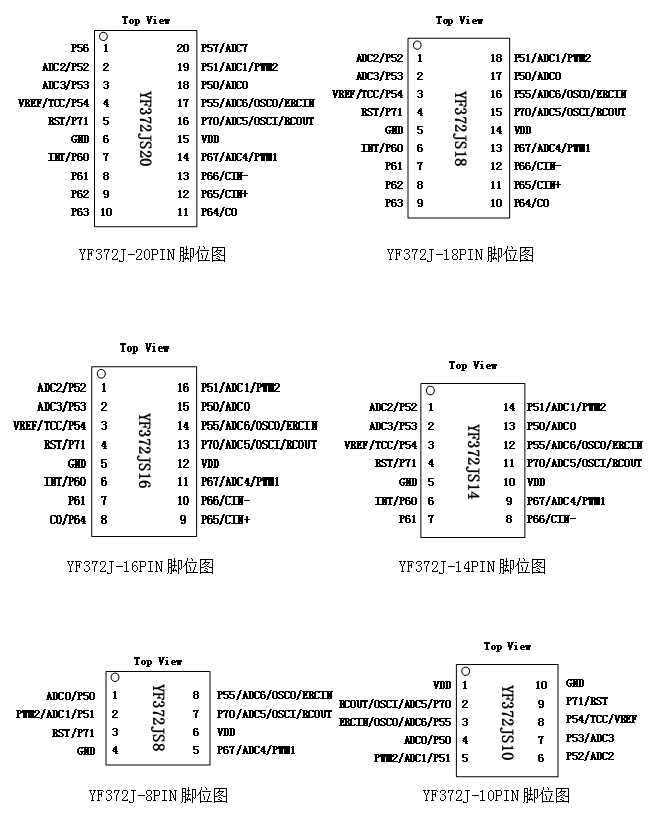

封裝類型：

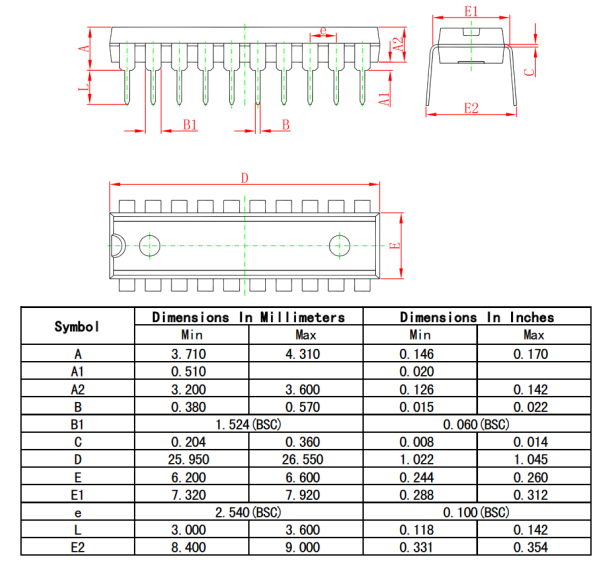

● YF372JTB(DIP20);           ● YF372JTD(SOP20);

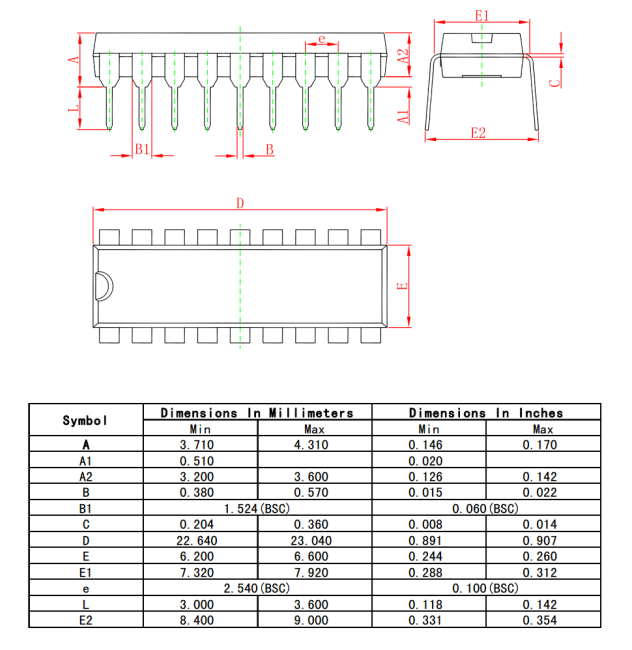

● YF372JRB(DIP18);            ● YF372JRD(SOP18);
● YF372JPB(DIP16);           ● YF372JPD(SOP16);
● YF372JN(DIP14);           ● YF372JM(SOP14);
● YF372JB(DIP8);            ● YF372JD(SOP8);
● YF372JJ(MSOP10)
工作頻率范圍（基于 2Clock）：
● 內置 IRC 振蕩電路: 16MHz，8MHz，4MHz，1MHz
● 外置 ERC 振蕩電路:
● 外置 XT 振蕩電路: DC～16MHz（高于 4.5V） DC～8MHz（高于 3V） DC～4MHz（高于 2.5V）
● 時鐘周期分頻選擇: 2Clock，4Clock，8Clock，16Clock
