您當前的位置： 首頁 > 產品頻道 > YF372單機片
  • YF372單機片

YF372單機片

普冉芯片

YF372是采用低功耗高速CMOS工藝設計開發的8位單片機，該控制器有片內2K×13位一次性編程ROM(OTP-ROM)。

在線咨詢

服務熱線：0755-82225097

  • 產品詳情
產品概述Product overview

YF372單機片概述

YF372是采用低功耗高速CMOS工藝設計開發的8位單片機，該控制器有片內2K×13位一次性編程ROM(OTP-ROM)。

功能特點Functional characteristics
  • CPU配置：2K×13 位片內ROM、80×8位片內寄存器(SRAM)、8級堆棧用于子程序嵌套、5V/4 MHz 工作條件下耗電流低于1.5 mA、3V/32kHz 工作條件下耗電流典型值為15μA、休眠模式下耗電流典型值為2μA
  • I/O端口配置：3組雙向I/O端口: P5, P6, P7、18 I/O 引腳、喚醒端口: P5、8個可編程下拉I/O引腳(P50 ~ P57)、16個可編程上拉I/O引腳(P50 ~ P57) (P60 ~ P67)、8個可編程漏極開路I/O引腳(P60 ~ P67)、14個可編程高灌I/O引腳(P51 ~ P54, P56 ~ P57) (P60 ~ P67)、外部中斷: P60
  • 工作電壓范圍：2.1V~5.5V @ 0℃~70℃ (商規)、2.3V~5.5V@ -40℃~85℃ (工規)
  • 工作頻率范圍(基于2個時鐘周期)：晶振模式: DC ~ 16 MHz, 4.5V;DC ~ 8 MHz, 3V; DC ~ 4 MHz, 2.1V、ERC模式: DC ~ 2 MHz, 2.1V；IRC 模式
  • 振蕩模式：16 MHz, 4 MHz, 1 MHz, 8 MHz； 快速啟動時間，在XT模式(VDD: 5V, 晶振: 4 MHz, C1/C2: 15pF)下只需0.8ms, 在IRC模式(VDD: 5V, IRC: 4 MHz)下只需10μs。
  • 外設配置：8位實時時鐘/計數器(TCC)，其時鐘源；邊沿觸發和溢出中斷可選、4級可編程電壓檢測(LVD)：4.5V, 4.0V, 3.3V, 2.2V、上電復位和可編程電壓復位POR:1.8V(默認), (LVR) : 4.0V, 3.5V, 2.7V；8通道解析度為12位的模數轉換器；一對比較器或OP(偏移電壓: 小于10mV)、兩個脈寬調制器(PWM)，8位分辨率
  • 10個可用中斷：TCC 溢出中斷、輸入端口狀態改變中斷（可喚醒休眠模式）、外部中斷、ADC轉換完成中斷、比較器狀態改變中斷、低電壓檢測(LVD) 中斷、PWM1~2 周期匹配中斷、PWM1~2 占空比匹配中斷
  • 特性：可編程的自由運行看門狗定時器(4.5 ms : 18 ms)、休眠省電模式、上電電壓偵測器、高抗EFT特性(4MHz及以下抗EFT性能更好)；封裝形式：SOP14/SOP16/SOP20

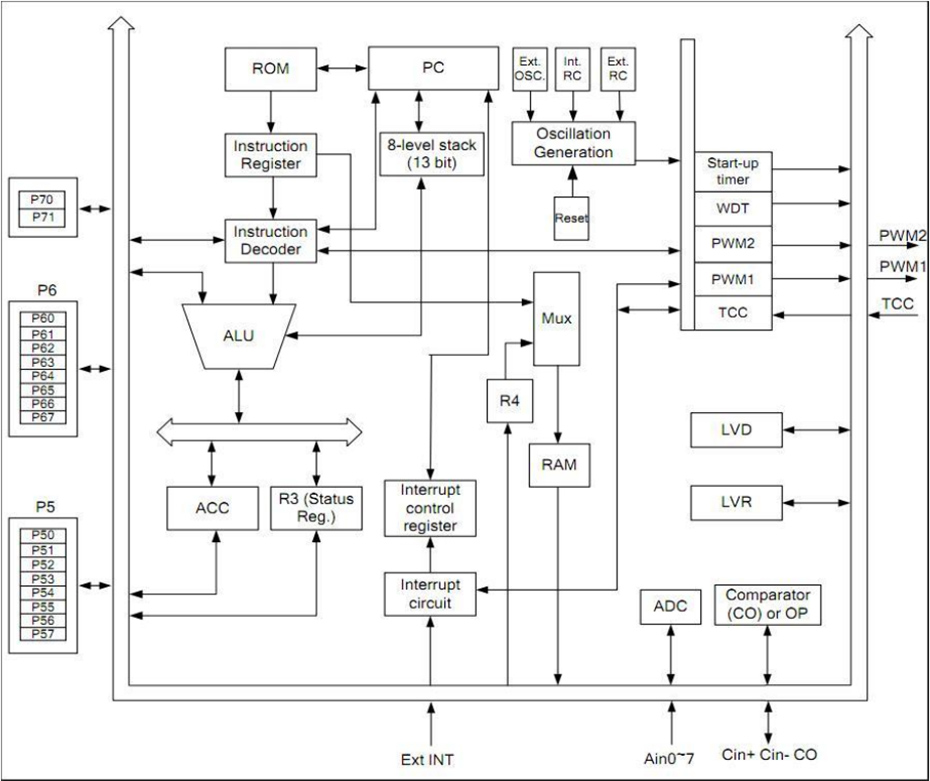

功能框圖Functional block diagram

YF372單機片功能框圖

引腳排列圖Pin layout

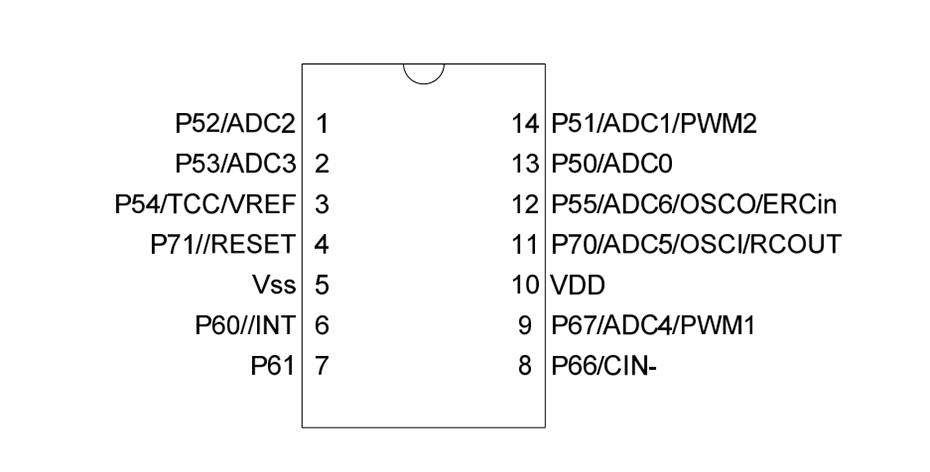

SOP14引腳排列圖

SOP14引腳排列圖

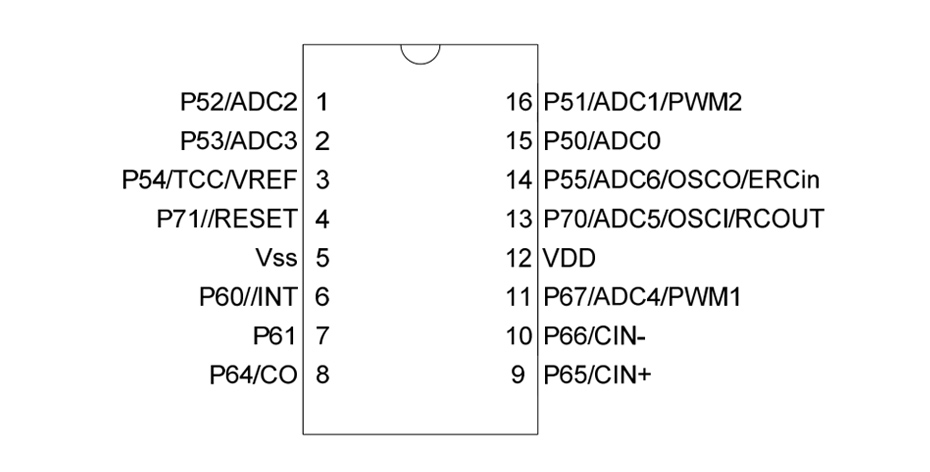

SOP16引腳排列圖

SOP16引腳排列圖

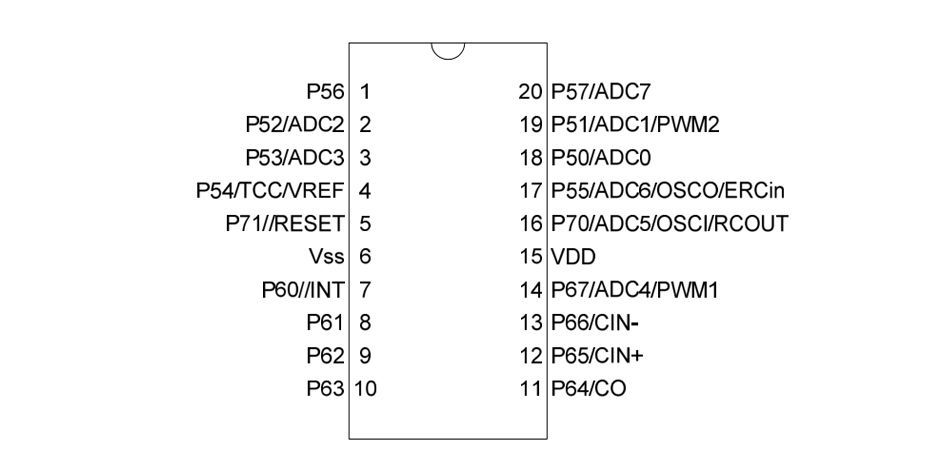

SOP20引腳排列圖

SOP20引腳排列圖

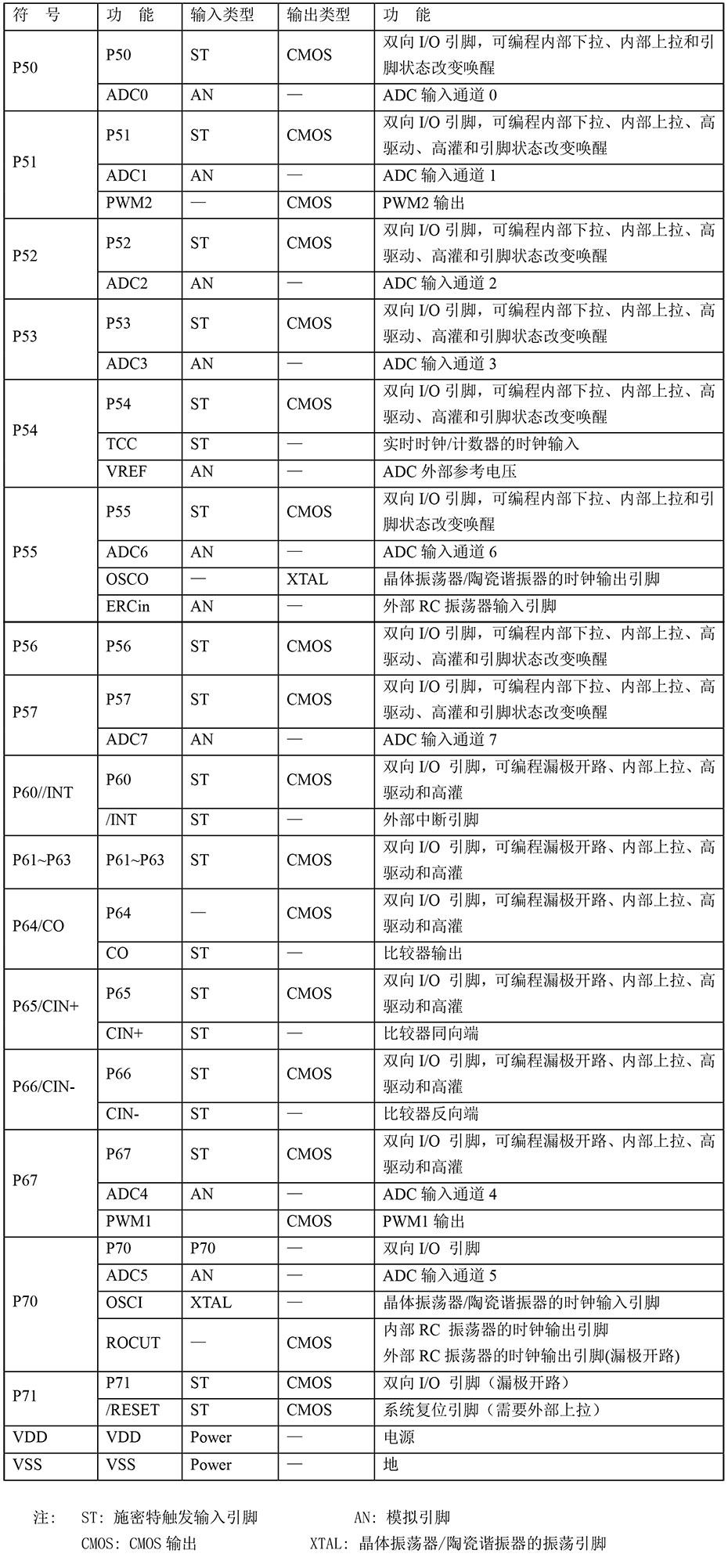

引腳說明Pin description

引腳說明及結構原理圖

YF372單機片引腳說明及結構原理圖

封裝尺寸Package size

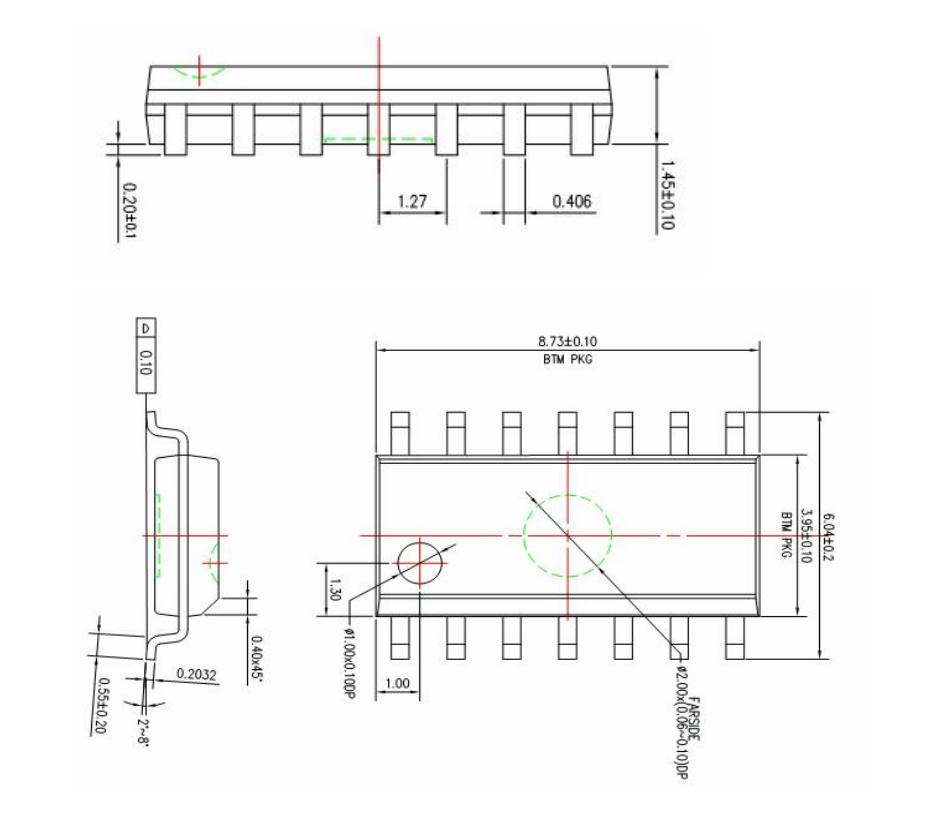

SOP14外形圖與封裝尺寸

SOP14外形圖與封裝尺寸

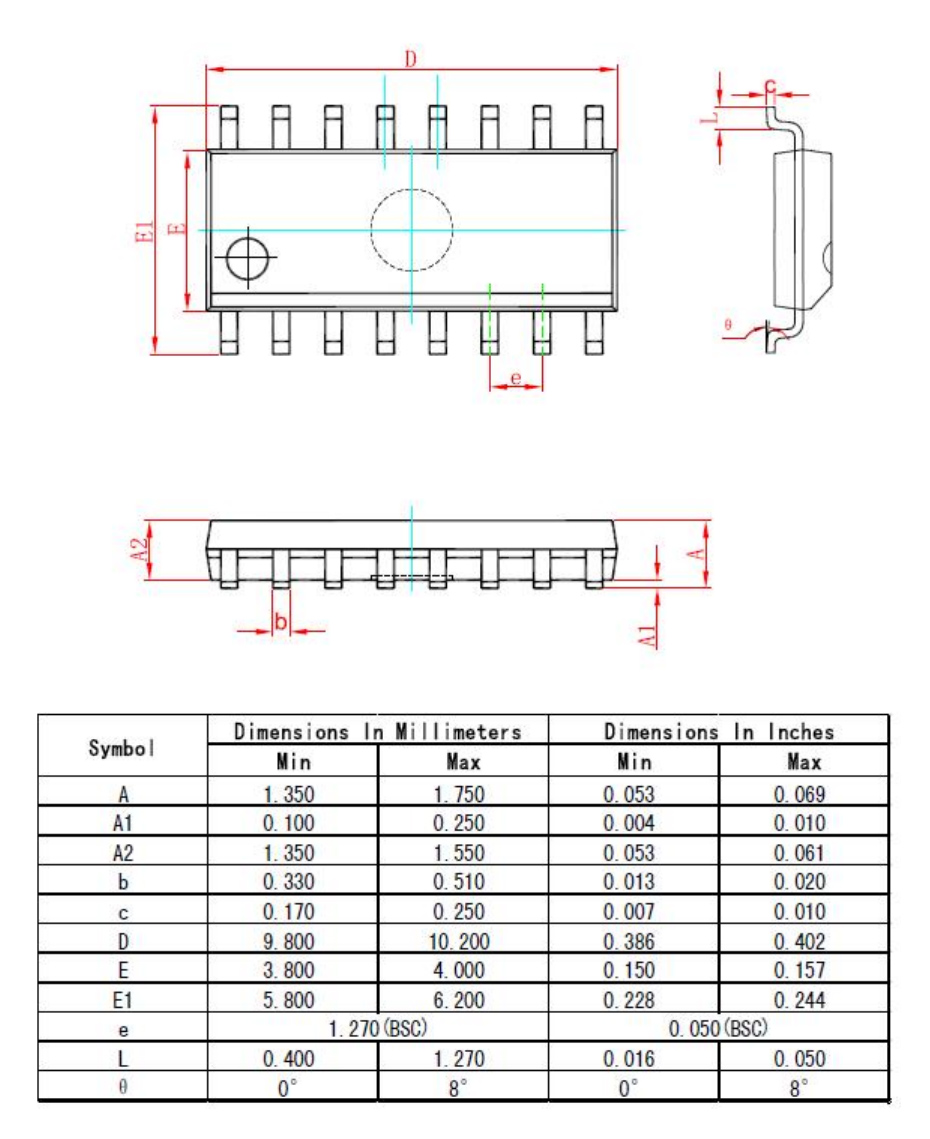

SOP16外形圖與封裝尺寸

SOP16外形圖與封裝

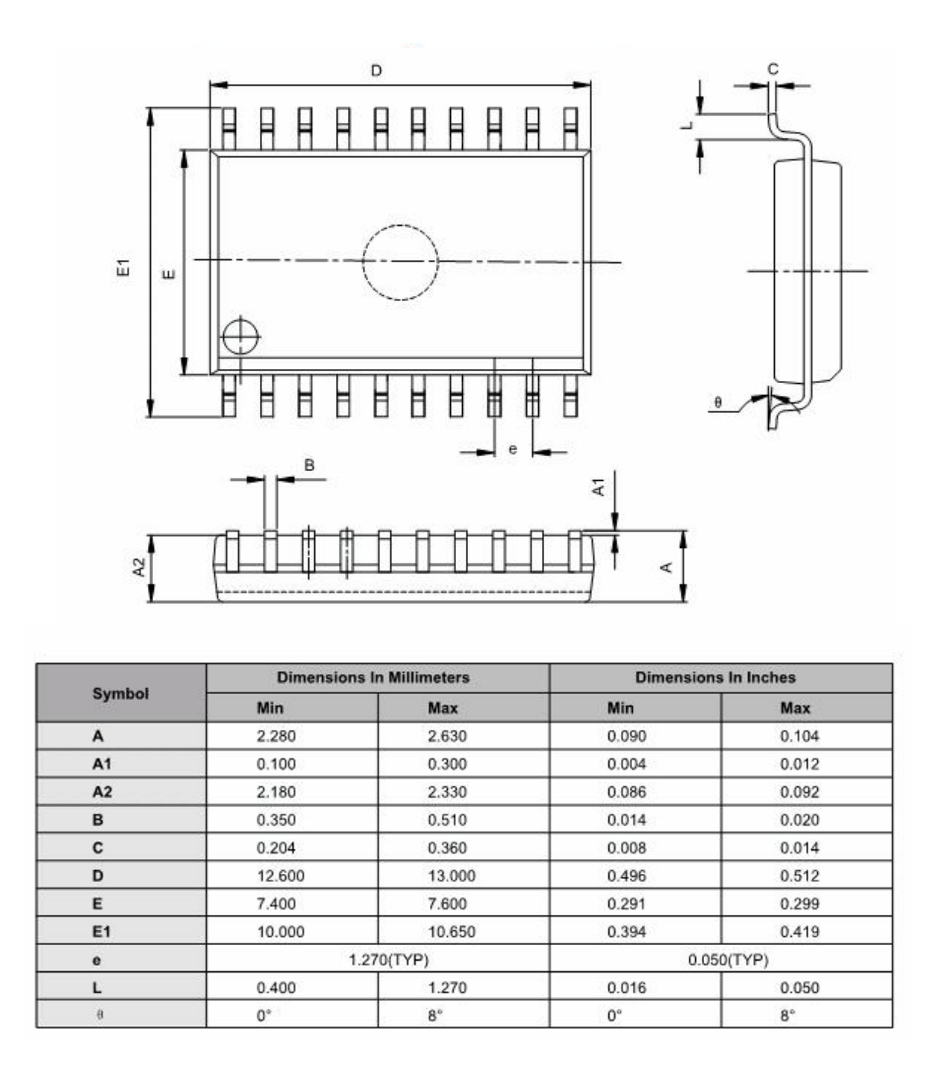

SOP20外形圖與封裝尺寸

SOP20外形圖與封裝尺寸
