YF54E54K 是以 EPROM 作為存儲器的 8 位單片機，并內置鋰電池充電功能，專為鋰電池供電和多組 PWM 要求應用設計。采用 CMOS 制程并同時提供 客戶低成本、高性能、及高性價比等顯著優勢。YF54E54K 核心建立在 RISC 精簡指令集架構可以很容易地做編程和控制，共有 55 條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以過程控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
在 I/O 的資源方面，YF54E54K有 12 根彈性的雙向 I/O 腳，每個 I/O 腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個 I/O 腳位都有附加的程式控制功能如上拉或下拉電阻或開漏（Open-Drain）輸出。此外針對紅外線搖控的產品方面，YF54E54K 內置了可選擇頻率的紅外載波發射口。
YF54E54K 有三組計時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外提供 5 組 10 位的 PWM 輸出，1 組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等。
YF54E54K 采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘可以由內部 RC 振蕩或外部Crystal 輸入。在雙時鐘機制下, YF54E54K 可選擇多種工作模式如正常模式（Normal）、慢速模式（Slowmode）、待機模式（Standby mode）與睡 眠模式（Halt mode），可節省電力消耗，延長電池壽命。
在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒 NY8A051H 進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。
l 寬廣的工作電壓：
2.0V ~ 5.5V @系統時鐘 ≦8MHz
2.2V ~ 5.5V @系統時鐘 >8MHz
l 寬廣的工作溫度：-40°C ~ 85°C
l 2Kx14 位的程序存儲器空間。
l 128 字節的通用數據存儲器空間。
l 14 根可分別單獨控制輸入輸出方向的 I/O 腳（GPIO）、PA[7:0] 、PB[5:0]。
l PA[5:0] 及 PB[3:0] 可選擇輸入時使用內建下拉電阻。
l PA[7: 0] 及 PB[5:0] 可選擇輸入時使用上拉電阻。
l PB[5:0] 可選擇開漏極輸出(Open-Drain)。
l PA[5] 可選擇當作輸入或開漏極輸出(Open-Drain)。
l 8 層程式堆棧(Stack)。
l 存取資料有直接或間接定址模式。
l 一組 8 位元上數計時器(Timer0)包含可程式化的頻率預除線路。
l 二組 10 位元下數計時器(Timer1, 3)可選重複載入或連續下數計時。
l 五個 10 位元脈衝寬度調變(PWM1, 2, 3, 4, 5)，PWM1/2 共用 Timer1; PWM3/4/5 共用 Timer3。
l 一個蜂鳴器輸出(BZ1)。
l 38/57KHz 紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
l 內建準確的低電壓偵測電路(LVD)。
l 內建準確的電壓比較器(Voltage Comparator)。
l 內建上電復位電路(POR)。
l 內建低壓復位功能(LVR)。
l 內建看門狗計時(WDT)，可由程式韌體控制開關。
l 內建電阻頻率轉換器(RFC)功能。
l 雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。
＞高速振盪：E_HXT (超過 6MHz 外部高速石英振盪)
E_XT (455K~6MHz 外部石英振盪)
I_HRC (1~20MHz 內部高速 RC 振盪)
＞低速振盪：E_LXT (32KHz 外部低速石英振盪)
I_LRC (內部 32KHz 低速 RC 振盪)
l 四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、
待機模式 （Standby mode）與睡眠模式（Halt mode）。
l 八種硬體中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
Timer3 借位中斷。
WDT 中斷。
PA/PB 輸入狀態改變中斷。
兩組外部中斷輸入。
低電壓偵測中斷。
l YF54E54K 在待機模式(Standby mode)下的八種喚醒中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
Timer3 借位中斷。
WDT 中斷。
PA/PB 輸入狀態改變中斷。
兩組外部中斷輸入。
低電壓偵測中斷。
l YF54E54K 在睡眠模式(Halt mode)下的四種喚醒中斷：
WDT 中斷。
PA/PB 輸入狀態改變中斷。
兩組外部中斷輸入。

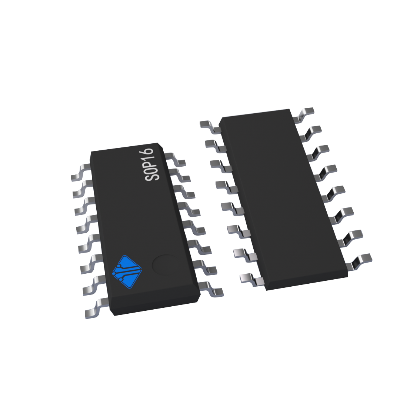

YF54E54K提供一種封裝類型：SOP16
