  • YF8A054D單片機

YF8A054D單片機

普冉芯片

YF8A054D是以EPROM作為存儲器的8位單片機，專為多組PWM的應用而設計。例如燈控，遙控車應用。采用CMOS制程并同時提供客戶低成本、高性能、及高性價比等。YF8A054D核心建立在RISC精簡指令集架構可以很容易地做編程和控制，共有55條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以程序控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
在線咨詢

服務熱線：0755-82225097

  • 產品詳情
產品概述Product overview

YF8A054D單片機概述

YF8A054D是以EPROM作為存儲器的8位單片機，專為多組PWM的應用而設計。例如燈控，遙控車應用。采用CMOS制程并同時提供客戶低成本、高性能、及高性價比等。YF8A054D核心建立在RISC精簡指令集架構可以很容易地做編程和控制，共有55條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以程序控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。

在I/O的資源方面，YF8A054D有14根彈性的雙向I/O腳，每個I/O腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個I/O腳位都能通過控制相關的寄存器達成如上拉或下拉電阻或開漏（Open-Drain）輸出。此外針對紅外線搖控的產品方面，YF8A054D內置了可選擇頻率的紅外載波發射口。

YF8A054D有三組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外YF8A054D提供5組10位的PWM輸出，1組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。

YF8A054D采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘都由內部RC振蕩或外部晶振輸入。在雙時鐘機制下，YF8A054D可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode），可節省電力消耗，延長電池壽命。并且單片機在使用內部RC高速振蕩時，低速振蕩可以同時使用外部精準的晶振計時?？梢跃S持高速處理同時又能精準計算真實時間。

在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒YF8A054D進入正常操作模式（Normal mode）或慢速模式（Slow mode）來處理突發事件。

功能特點Functional characteristics
  • 寬廣的工作電壓：(指令週期為4個CPU clock，亦即4T模式)
    2.0V ~ 5.5V @系統頻率≦8MHz。
    2.2V ~ 5.5V @系統頻率＞8MHz。
  • 寬廣的工作溫度：-40°C ~ 85°C；2Kx14位的程序存儲器空間。128字節的通用數據存儲器空間。
  • 14根可分別單獨控制輸入輸出方向的I/O腳（GPIO）、PA[7:0]、PB[5:0]。
  • PA[5,3:0]及PB[3:0]可選擇輸入時使用內部下拉電阻。 PA[7:6,4:0]及PB[5:0]可選擇輸入時使用內部上拉電阻。


  • PB[5:0]可選擇內部上拉電阻或開漏輸出（Open-Drain）。
     PA[5]可選擇當作輸入或開漏輸出（Open-Drain）。

  • 8級深度硬件堆棧（Stack）。
    訪問數據有直接或間接尋址模式。
  • 一組8位上數定時器（Timer0）包含可編程的預分頻器。二組10位下數定時器（Timer1,3）可選自動重載或連續下數計時。


  •  五個10位的脈沖寬度調變輸出（PWM1、2、3、4、5），PWM1/2共享Timer1；PWM3/4/5共享Timer3。一個蜂鳴器輸出（BZ1）。


  • 38/57KHz紅外線載波（IR）頻率可供選擇，同時載波之極性也可以通過寄存器選擇。內置準確的低電壓偵測（LVD）。內置準確的電壓比較器（Voltage Comparator）。

  • 內置上電復位電路（POR）。 內置低壓復位功能（LVR）。
    內置看門狗計時（WDT），可由配置字節（Configuration Word）控制開關。

  • 內置電阻/頻率轉換器（RFC）功能。
     雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。
  • 高速振蕩時鐘: E_HXT（超過6MHz外部高速晶振）
    E_XT（455K~6MHz外部晶振）
    I_HRC（1~20MHz內部高速RC振蕩）
  • 低速振蕩時鐘： E_LXT（32KHz外部低速晶振）
    I_LRC（內部32KHz低速RC振蕩）

  • 四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode）。


  • YF8A054D九種硬件中斷；YF8A054D在待機模式（Standby mode）下的九種喚醒中斷；
  • YF8A054D在睡眠模式（Halt mode）下的四種喚醒中斷：
     WDT中斷。PA/PB輸入狀態改變中斷。 兩組外部中斷。

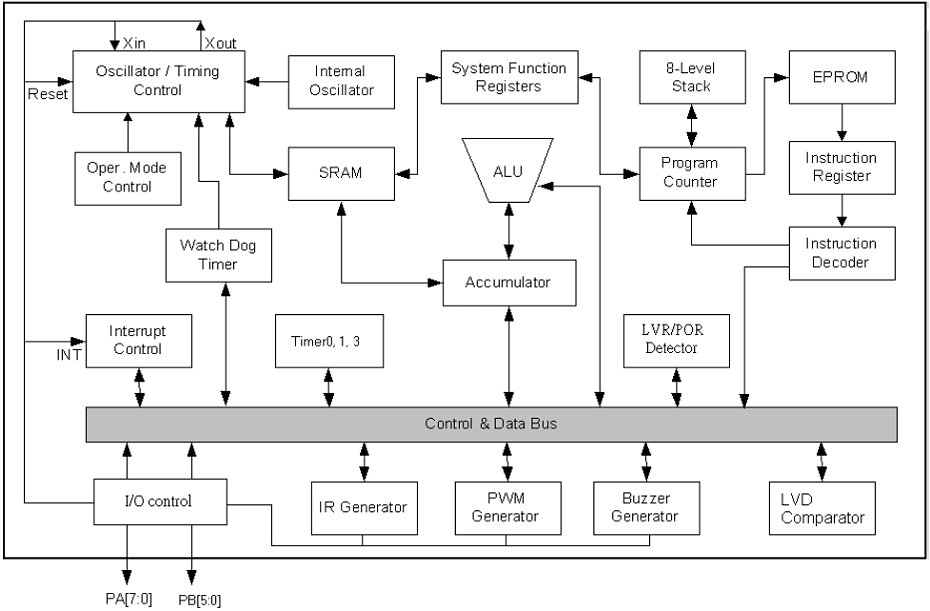

功能框圖Functional block diagram

YF8A054D系統框圖

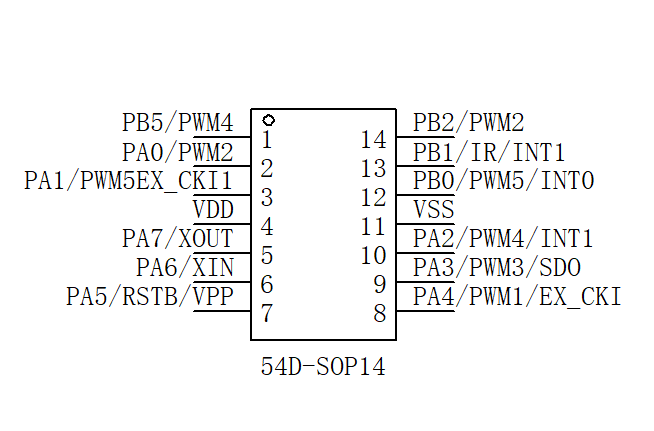

引腳排列圖Pin layout

YF8A054D引腳圖

九齊單片機54D

54DSOP14標準

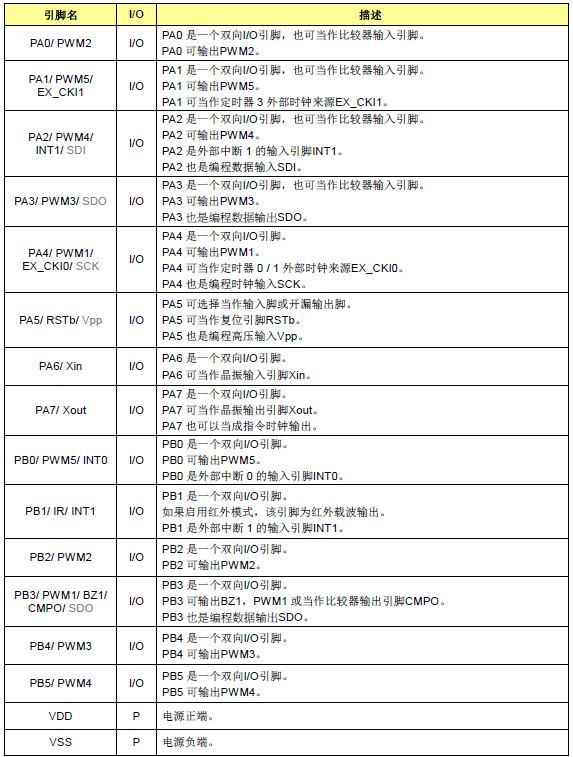

引腳說明Pin description

YF8A053D引腳說明

54D引腳說明

封裝尺寸Package siz

8引腳SOP（150毫寸）

8引腳SOP（150毫寸）



16引腳SOP（150毫寸）


54D SOP16
