NY8TM52D是以MTP作為程序記憶體的 8 位微控制器，適合IO產品的應用，例如觸摸遙控器、風扇/燈光控制或是玩具周邊等等。而MTP作為程序記憶體能更方便且有效率的開發產品。NY8TM52D核心建立在RISC精簡指令集架構可以很容易地編輯和控制，共有 55 條指令。除了少數指令需要 2 個時序，大多數指令都是 1 個時序即能完成，可以讓用戶輕松地以程序控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
在I/O的資源方面，NY8TM52D有 6 根彈性的雙向I/O腳，每個I/O腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程序控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8TM52D內建了可選擇頻率的紅外載波發射口。期中有 4 根I/O具備觸控開關功能，可經由寄存器控制為觸控開關輸入腳。NY8TM52D內建電壓比較器，也可由寄存器選擇I/O當電壓輸入與比較結果輸出。
NY8TM52D有兩組計時器，可用系統頻率當作一般的計時的應用或者從外部信號觸發來計數。另外NY8TM52D提供 3組 10 位解析度的PWM輸出及一組蜂鳴器輸出，可用來驅動馬達、LED或蜂鳴器等等。
NY8TM52D采用雙時鐘機制，高速振蕩或者低速振蕩都由內部RC振蕩輸入。在雙時鐘機制下，NY8TM52D可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。
在省電模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種中斷實踐觸發NY8TM52D進入正常模式(Normal) 或 低速模式(Slow mode) 來處理中斷事件。
在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可觸發中斷喚醒NY8TM52D進入正常操作模式(Normal) 或慢速模式(Slow mode) 來處理突發事件。
寬廣的工作電壓：
2.4V ~ 5.5V @系統頻率≦8MHz。
3.0V ~ 5.5V @系統頻率＞8MHz。
寬廣的工作溫度：-40°C ~ 85°C。
2Kx14 bits MTP
128 bytes SRAM。

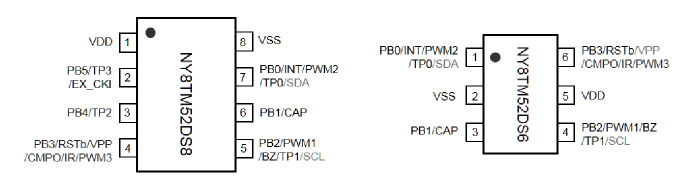

6 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
PB[3:0]可選擇輸入時使用內建下拉電阻。
PB[5:0]可選擇上拉電阻或開漏極輸出可 (Open-Drain)。
8 層程序堆棧(Stack)。
存取數據有直接或間接定址模式。
一組 8 位上數計時器(Timer0)包含可程序化的頻率預除線路。
一組 10 位下數計時器(Timer1) 可選重復載入或連續下數計時。
三個 10 位元的脈衝寬度調變輸出(PWM1/2/3)。 三個 10 位的脈沖寬度調變輸出(PW M1/2/3)。
一個蜂鳴器輸出(BZ1)。
38/57KHz紅外線載波頻率可供選擇，同時載波極性也可根據數據作選擇。
內建上電復位電路(POR)。
內建低壓復位功能(LVR)。
內建 16 段低電壓偵測功能(LVD)。
內建準確的電壓比較器(Voltage Comparator)。
內建 4 鍵觸控輸入腳。
內建看門狗計時(WDT)，可由程序軟件控制開關。
雙時鐘機制，系統可以隨時切換高速振蕩或者低速振蕩。
高速振蕩： I_HRC (1~20MHz內部高速RC振蕩)
低速振蕩： I_LRC (內部 32KHz低速RC振蕩)
四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby
mode)與睡眠模式(Halt mode)。
八種硬件中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
WDT 中斷。
PB 輸入狀態改變中斷。
外部中斷輸入。
低電壓偵測中斷。
觸控比較器中斷。
觸控計數器溢位中斷。
NY8TM52D在待機模式(Standby mode)下的八種喚醒中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
WDT中斷。
PB 輸入狀態改變中斷。
外部中斷輸入。
低電壓偵測中斷。
觸控比較器中斷。
觸控計數器溢位中斷。
NY8TM52D在睡眠模式(Halt mode)下的五種喚醒中斷：
WDT 中斷。
PB 輸入狀態改變中斷。
外部中斷輸入。
觸控比較器中斷。
觸控計數器溢位中斷。
NY8TM52D提供兩種電流檔位 (Normal/Large)。

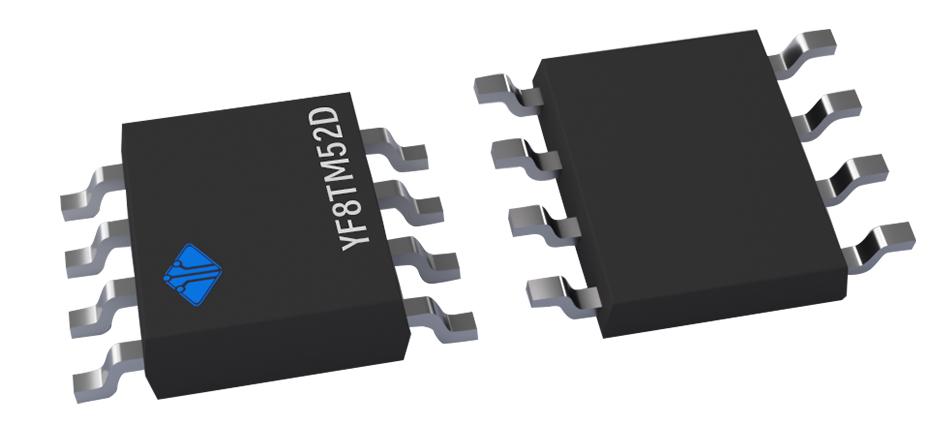

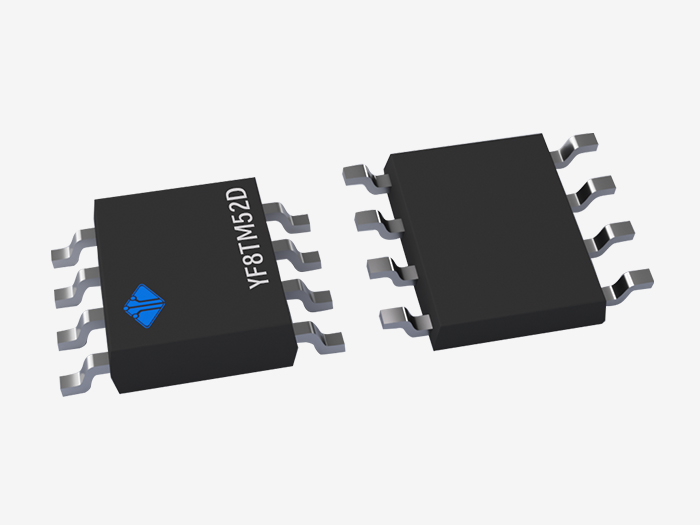

NY8TM52D提供三種封裝類型：SOP8，DIP8 和SOT23-6
