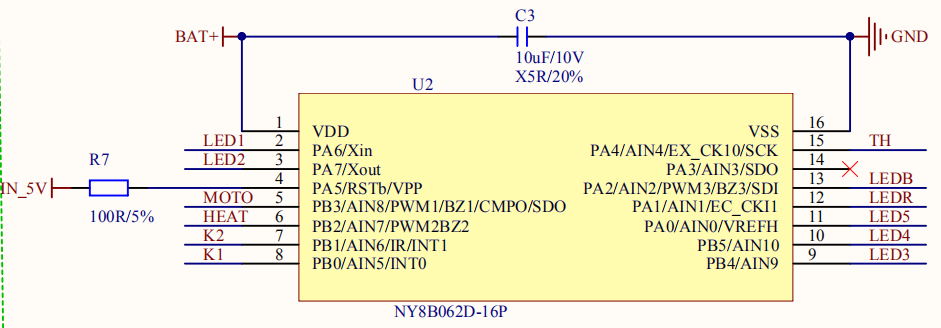

美容按摩儀PCB結構說明

1、充電條件：microUSB 5V/1A

2、安裝電池：使用ZH1.5mm-2P臥式母座,插上的時候，LED1-LED10亮2s滅，無動作進入休眠狀態。

3、開關機：長按K1按鍵3秒開機，默認清潔換膚狀態打開1檔，LED5亮起； 任何狀態下，長按K1按鍵3秒關閉，進入低功耗模式。

4、狀態指示燈：
清潔換膚:LED4亮起，其它狀態滅。
光子嫩膚:LED3亮起，其它狀態滅；紅色指示燈亮。
緊致提拉:LED2亮起，其它狀態滅；藍色指示燈亮。
眼部護理:LED1亮起，其它狀態滅；此時按K2彈起，

5、加熱執行規則： 前20秒占空比：70%，20秒后執行以下規則： 1檔：35.5%
2檔：41.9%
3檔：47.4%

6、震動執行規則： 1檔： 50%
2檔： 68.2%
3檔： 86%
22、定時關閉：5分
